詳述注塑級尼龍PA6注塑工藝操作要求
發(fā)布于2023-05-17 15:33:58 點(diǎn)擊：0

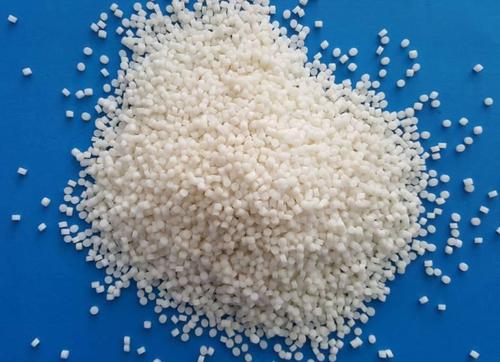

注塑級尼龍PA6為乳白色或微黃色透明到不透明角質(zhì)狀結(jié)晶性聚合物，成型加工性極好：可注塑、吹塑、澆塑、噴涂、粉末成型、機(jī)器加工、焊接、粘接等。既然尼龍PA6成型加工性好，下面就主要介紹其注塑工藝。
熔料溫度：240-250℃
料筒恒溫：220℃ PA6
模具溫度：60-100℃
干燥處理：加工前要對注塑級尼龍PA6進(jìn)行干燥處理，如果材料是用防水材料包裝供應(yīng)的，則容器應(yīng)保持密閉。如果濕度大于0.2%，建議在 80℃以上的熱空氣中干燥16小時(shí)。如果材料已經(jīng)在空氣中暴 露超過8小時(shí)，建議進(jìn)行溫度為105℃，8小時(shí)以上的真空烘干。
融化溫度：230-280℃，對于增強(qiáng)品種為250-280℃。
模具溫度：80-90℃。模具溫度很顯著地影響結(jié)晶度，而結(jié)晶度又影響著塑件的機(jī)械特性。對于結(jié)構(gòu)部件來說結(jié)晶度很重要，因此建議模具溫度為80-90℃。對于薄壁的、流程較長的塑件也建議施用較高的模具溫度。增大模具溫度可以提高塑件的強(qiáng)度和剛度，但卻降低了韌性。如果壁厚大于3mm，建議使用20-40℃的低溫模具。對于玻璃纖維增強(qiáng)材料模具溫度應(yīng)大于80℃。
注射壓力：一般在750-1250bar之間(取決于材料和產(chǎn)品設(shè)計(jì))注射速度：高速(對增強(qiáng)材料要稍微降低)流道和澆口：對于注塑級尼龍PA6的凝固時(shí)間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*T(這里T為塑件的厚度)。如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些，因?yàn)闊崃鞯滥軌驇椭柚共牧线^早凝固。如果用潛入式澆口，澆口的小直徑應(yīng)當(dāng)是0.75mm。
注射壓力：100-160MPa(1000-1600bar)，如果是加工薄面長流道制品(如電線扎帶)，則需要達(dá)到180MPa(180bar)。
保壓壓力：注射壓力的50%;由于材料凝結(jié)相對較快，短的保壓時(shí)間已足夠。降低保壓壓力可減少制品內(nèi)應(yīng)力。
背壓：2-8MPa(20-80bar)，需要準(zhǔn)確調(diào)節(jié)，因?yàn)楸硥禾邥斐伤芑痪?br /> 注射速度：建議采用相對較快的注射速度;模具有好的通氣性否則制品上已出現(xiàn)焦化現(xiàn)象。
螺桿轉(zhuǎn)速：螺桿轉(zhuǎn)速高，線速度為1m/s;然而，好將螺桿轉(zhuǎn)速設(shè)置低一點(diǎn)，只要能在冷卻時(shí)間結(jié)束前完成塑化過程即可;要求較低的螺桿轉(zhuǎn)矩。
計(jì)量行程：0.5-3.5D
殘料量：2-6mm卻決于計(jì)量行程和螺桿直徑。
預(yù)烘干：在90℃溫度下烘干4h，除了直接從裝料容器內(nèi)喂料;注塑級尼龍PA6有吸水性，應(yīng)該保存在防潮容器內(nèi)和封閉的料斗內(nèi);水含有超過0.25%就會造成成型改變。
回收率：可加入10%回料。
收縮率：0.7%-2.0%;或者加了30%玻纖增強(qiáng)，收縮率為0.3%-0.8%;如果提供的溫度超過60℃，制品應(yīng)該為逐漸冷卻;逐漸冷卻可降低成型后收縮。即制品表現(xiàn)為更好的尺寸穩(wěn)定性和小的內(nèi)應(yīng)力;建議采用蒸汽法;尼龍制品可以通過熔焊液劑來檢查應(yīng)力。
澆口系統(tǒng)：點(diǎn)式，潛伏式，片式和直澆口都可以;建議使用盲孔和澆口窩來段冷料點(diǎn);可使用熱流道;由于熔料可加工溫度范圍窄，熱流道應(yīng)提供閉環(huán)溫度控制。
料筒設(shè)備：標(biāo)準(zhǔn)螺桿，特殊幾何尺寸有較高塑化能力;止逆環(huán)，直通噴嘴;對加入了玻璃纖維的增強(qiáng)材料，則需要高耐磨的雙金屬料筒
機(jī)器停工時(shí)間段：無需用其它料清洗;熔料殘留在料桶內(nèi)時(shí)間可達(dá)20min，此后熱降解容易發(fā)生。
注塑級尼龍PA6注塑工藝從注塑開始的溫度、預(yù)處理、開始加工注意事項(xiàng)、停工之后所做的一系列的詳細(xì)要求都一一列出。
下一篇：
選擇尼龍?jiān)匣喌膬煞N方法上一篇：尼龍齒輪材料選擇對使用壽命的影響
